Normen

Ganzglasanlagen

Neue Tabelle für Nachweispflicht

Gläserne Trennwände und Ganzglas-Konstruktionen aus Einscheiben-Sicherheitsglas Securit-HF sind beliebt. Gerade in Eingangsbereichen werden oft Ganzglasanlagen genutzt: als klassische Glastür, Pendel- oder Schiebetüren. Inzwischen besteht jedoch für den Einbau von Verglasungen am Bau eine Nachweispflicht. Dafür hat Saint-Gobain Glass eine Tabelle entwickelt, aus der sehr schnell die notwendigen Glasstärken abgelesen werden können.

Mehr Planungssicherheit
Die ausführenden Unternehmen erhalten damit eine hohe Planungs- und Rechtssicherheit, die durch die veränderte Regelungssituation erforderlich geworden ist. Denn mit der Einführung der Glasbemessungsnorm DIN 18008 und ihrer Aufnahme in die neueste Fassung der MVVTB (Musterverwaltungsvorschrift technischer Baubestimmungen) vom Januar 2022 ist die alte „4-Meter-Regel“ entfallen: Benötigten früher Verglasungen mit bis zu 4 Meter Höhe über einer Verkehrsfläche keinen weiteren statischen Nachweis, müssen ausführende Firmen jetzt in jedem Fall die Standsicherheit in Abhängigkeit von der Anlagenhöhe und dem Einsatzbereich nachweisen.

Für diesen Nachweis hat Saint-Gobain Glass die Statik einer klassischen Portalanlage im Innenbereich in verschiedenen Höhen berechnen lassen. Die Ergebnisse sind in übersichtlichen Größentabellen dargestellt, in denen sich die erforderlichen Glasstärken für unterschiedliche Höhen und Holmlasten ablesen lassen. Die Angaben gelten für Ganzglasanlagen aus Securit-HF bis 4 Meter Höhe und mit Pendeltüren bis 1200 x 2280 mm. Sie decken damit einen Großteil der typischen Ausführungen in Büro-, Gewerbe und auch Wohnbereichen ab. Sofern der Planer, der Bauherr oder eine Behörde den Standsicherheitsnachweis im Detail verlangen, können die CSP Flachglasexperten ihren Kunden die statische Bemessung für Systeme ohne Aussteifung bei Vergabe zur Verfügung stellen.

Die Tabellen enthalten als Orientierungswerte auch Konstruktionen mit Aussteifung. Jedoch muss hier – wie auch bei allen größeren Anlagen oberhalb der angegebenen Maße – eine objektbezogene Statik nach den Regeln des konstruktiven Glasbaus erstellt werden.

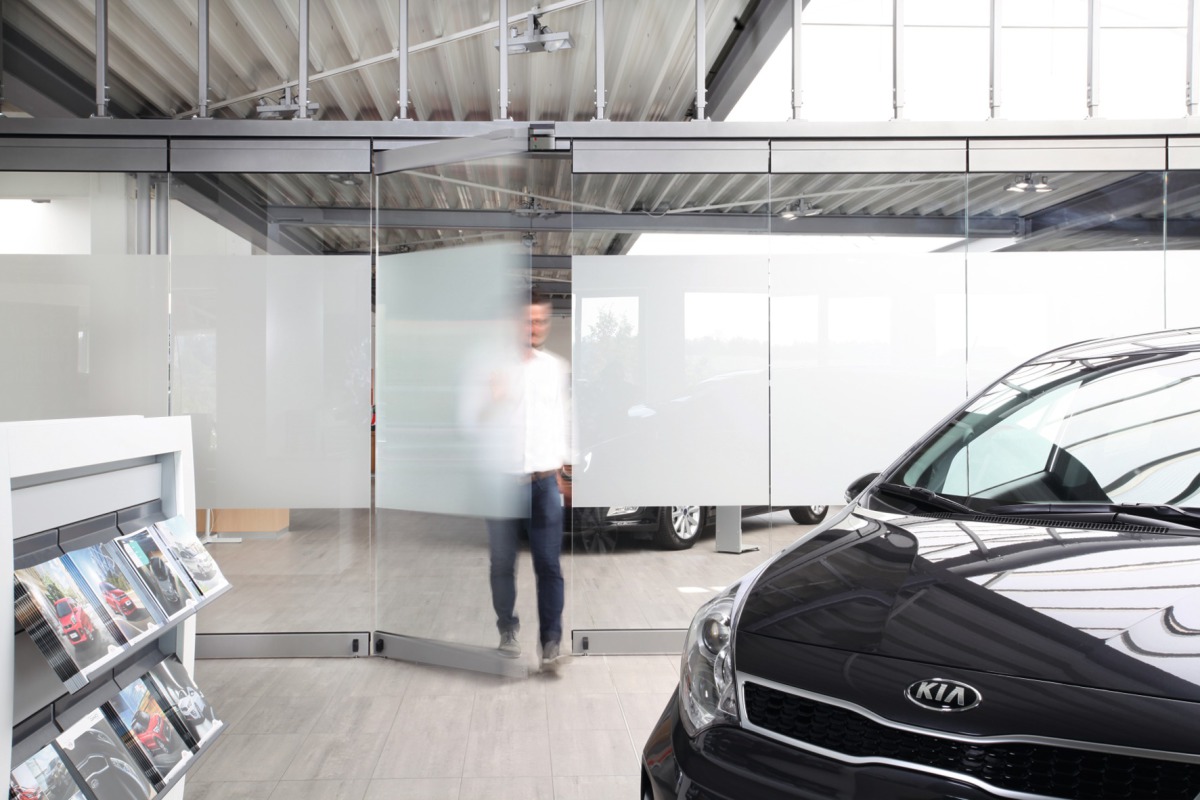

Foto: dormakaba

Foto: dormakaba
