Der Hutanker – ein Game-Changer

Anwenderbericht mit Bildreportage

Foto: Teckentrup/ Brick Studio

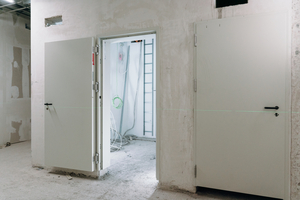

Im Ersatzneubau der Hochschule Münster wurden für ca. 350 Türen Zargen mit Hutanker eingesetzt.

Foto: Teckentrup/ Brick Studio

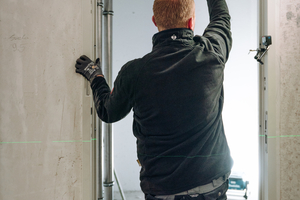

Bauleiter Paul Adam bilanziert, dass die Befestigungslösung intuitiv selbsterklärend ist.

Foto: Teckentrup/ Brick Studio

Zunächst wird die Eckzarge in die Türöffnung eingespannt und
befestigt.

Foto: Teckentrup/ Brick Studio

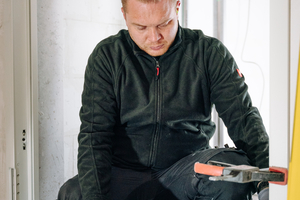

Zargenvarianten mit Hutanker funktionieren in Beton, Porenbeton, Mauerwerk und Leichtbauständerwänden.

Foto: Teckentrup/ Brick Studio

Der Hutanker kann die durch die Norm zulässigen Abstände zwischen Wand und Zarge ausgleichen.

Foto: Teckentrup/ Brick Studio

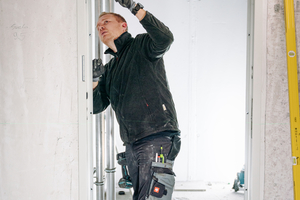

Die Hutanker-Befestigung ist Bestandteil der Zulassung und kann für diverse Türtypen und Feuerwiderstandsklassen eingesetzt werden.

Foto: Teckentrup/ Brick Studio

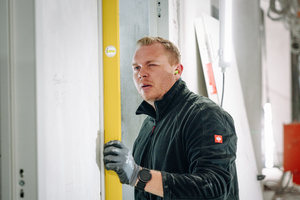

Die ausgeklügelte Befestigungsweise verhindert, dass sich die Zarge infolge einer Hebelwirkung am anderen Befestigungspunkt verdreht.

Foto: Teckentrup/ Brick Studio

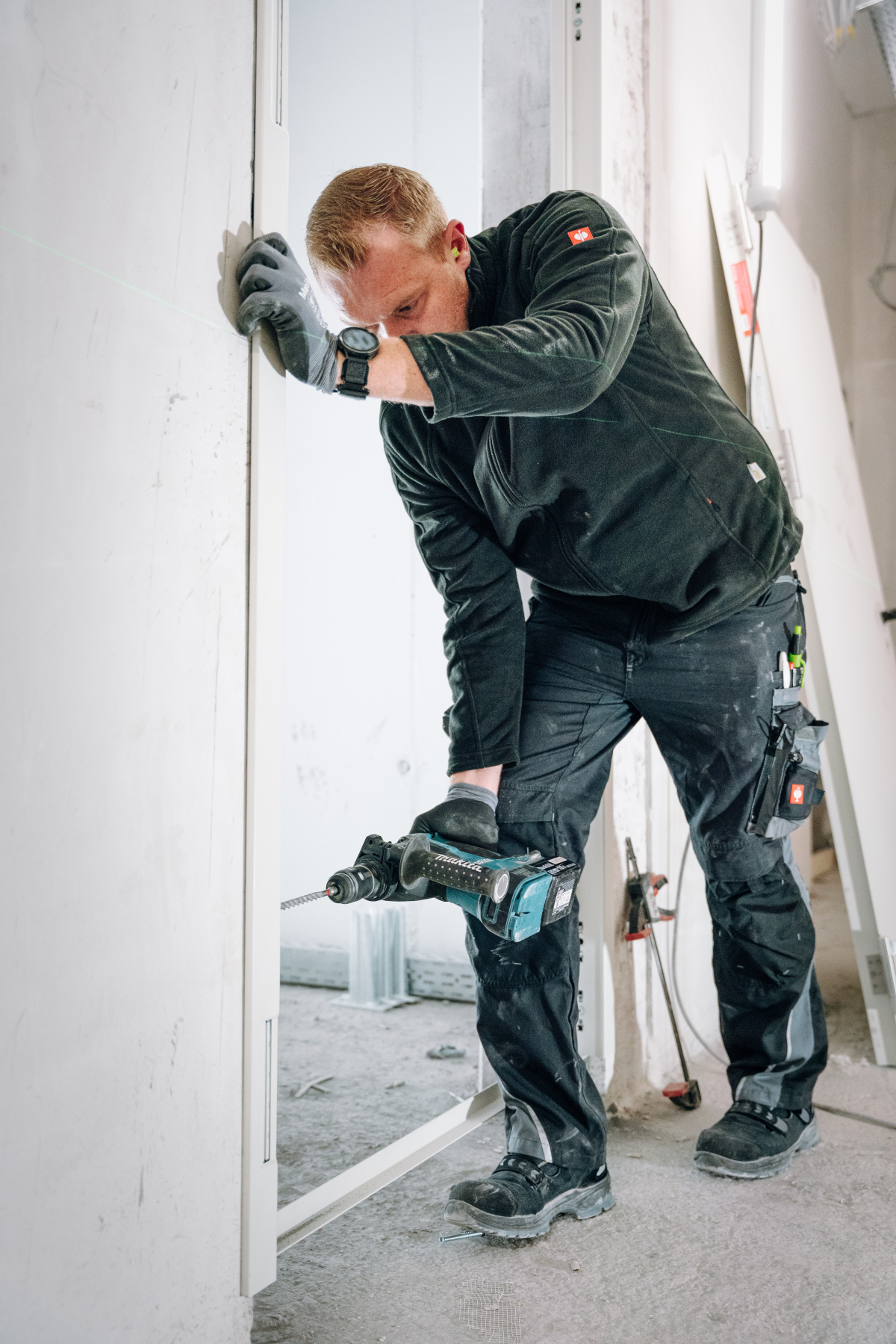

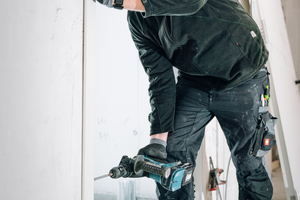

Paul Adam hat einen Steinbohrer verwendet; der Durchmesser sollte zur Größe des Hutankers passen.

Foto: Teckentrup/ Brick Studio

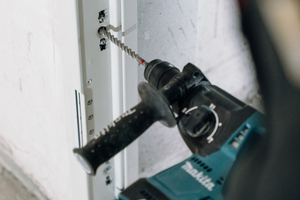

Die Stellschrauben werden so eingestellt, dass sich die Zarge zur Wand hin abstützt.

Foto: Teckentrup/ Brick Studio

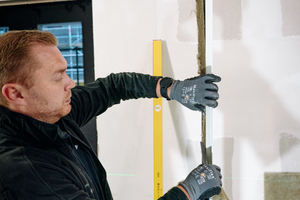

Die Gegenzarge wird mit Mineralwollstreifen verkleidet, die Paul Adam für die Füllflächen passend zuschneidet.

Foto: Teckentrup/ Brick Studio

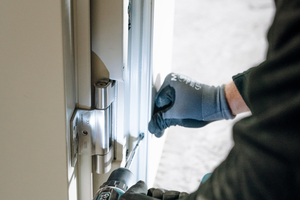

Mit dem Befestigungssystem Hutanker ergeben sich vor allem Erleichterungen für die Montage der Gegenzarge.

Foto: Teckentrup/ Brick Studio

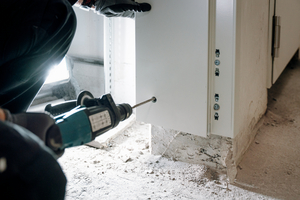

Ab 151 mm Maulweite der U-Zarge wird je Türlaibung unten ein Hutanker eingesetzt.

Foto: Teckentrup/ Brick Studio

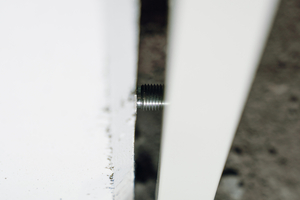

Die Gegenzarge wird versteckt befestigt, sodass man sie im Nachgang nicht wieder anputzen muss.

Foto: Teckentrup/ Brick Studio

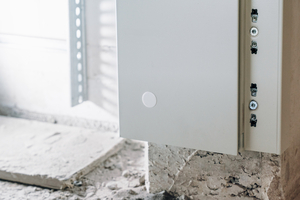

Als Optimierung schlägt Paul Adam vor, den Hutanker etwas näher an der Eckzarge zu positionieren.

Foto: Teckentrup/ Brick Studio

Bei der Montage von Stahlzargen entfällt ein wesentlicher Teil der Arbeitszeit auf das Ausrichten, Befestigen und Anarbeiten der Zarge. Anders bei der Eckzarge mit Gegenzarge oder der U-Zarge, die Teckentrup Ende 2024 mit dem Befestigungssystem Hutanker in den Markt eingeführt hat. Im Ersatzneubau der Hochschule Münster wurde diese alternative Zargenmontage bei ca. 350 Stahltüren eingesetzt. „Dank dieser technischen Lösung konnten wir uns mehrere Arbeitstage auf der Baustelle sparen“, bilanziert Bauleiter Paul Adam vom Montagebetrieb Hermann Jackson. Das Unternehmen in Rheine hat sich mit seiner 55-köpfigen Belegschaft auf Bau- und Servicetechnik rund um Türen und Tore spezialisiert.

Bei einer herkömmlichen Ankermontage in einer Putzwand müssen rund acht Befestigungspunkte vorbereitet, Anker eingelassen und die bearbeiteten Bereiche anschließend wieder angeputzt werden. Diese Schritte entfallen bei der Lösung mit Hutanker, die Teckentrup Ende 2024 in den Markt eingeführt hat: Die Befestigungspunkte reduzieren sich von acht auf zwei.

Nach Angaben des Türherstellers kann die Befestigungsart bei verschiedenen Türen unabhängig von Türtyp (CE-Außentüren, ETA-Innentüren) und Feuerwiderstandsklasse (T30 bis T90) eingesetzt werden; die Hutanker-Befestigung sei durch den...
