Fiber Laser mit Portallader
Der Boschert Fiber Laser 3015 besitzt eine Arbeitsfläche von 1.500 x 3.000 mm und kann mit einem ein, zwei, drei oder vier Kilowatt starken Laser von IPG ausgerüstet werden. Damit lassen sich Bleche mit einer Dicke von bis zu zehn Millimetern bearbeiten. Dank des automatischen Nachfassens kann die Maschine auch Bleche mit einer Länge bis zu 10.000 mm prozesssicher, schnell und leise schneiden. Auch kleinere Bleche lassen sich komfortabel manuell auf den gut zugänglichen Maschinentisch auflegen. Integriert ist eine Klappe, über die der Anwender Laserteile automatisch ausschleusen kann. Dadurch ist das problematische Aufstellen kleiner, geschnittener Werkstücke ausgeschlossen. Ein Pluspunkt ist die neue Steuerung. Diese verkürzt die internen Arbeits- und Reaktionszeiten auf den Nanosekundenbereich und sorgt für schnellere Schaltzeiten. Die Blechbearbeitungsspezialisten konnten so die Dynamik der Laseranlage wesentlich verbessern und erleichtern dem Anwender zudem die Maschinenbedienung. „Abhängig von der Verfahrgeschwindigkeit erreicht die Laseranlage eine Genauigkeit von 0,05 Millimetern und Schnittgeschwindigkeiten von bis zu 15 Metern pro Minute“, erzählt Michael Roser, Verkaufsleiter. Über die intuitive Bedienoberfläche kann der Nutzer einfach Linien, Bögen, Kreise, Rechtecke und beliebige Freikonturen programmieren oder zu bereits bestehenden Dateien hinzufügen.

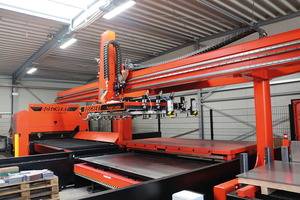

Für den Transport der Tafeln zum Laser hat der Maschinenbauer den Portallader mit einem intelligenten Saugrahmen ausgestattet. Eine Separiereinheit mit Blechdickenmessung stellt sicher, dass dieser immer nur eine Tafel abhebt und die korrekte Blechstärke verarbeitet wird. Der Saugrahmen nimmt die bis zu 1.500 x 3.000 Millimeter großen Blechtafeln am Beladetisch auf, transportiert sie über den 6,5 Meter langen Verfahrweg und legt sie mithilfe von endschalterüberwachten Anschlägen wiederholgenau in den Laser ein. Der vier Kilowatt starke Laser schneidet die diversen Teile nach Programm. Nach der Bearbeitung bestehen zwei Möglichkeiten: Entweder entnimmt der Portallader das komplette Restgitter und platziert es auf dem Abstapeltisch oder er nimmt die fertig geschnittenen Laserteile im laufenden Prozess einzeln aus der Anlage und sortiert sie auf Paletten. www.boschert.de
