Anwenderbericht

Kern Stahl- und Metallbau

Seit einem Jahr mit Schweißroboter

Das Familienunternehmen Ernst Kern in Großheirath realisiert sowohl Projekte für die Industrie als auch für private Bauvorhaben. Die Spezialisten für Stahl- und Metallbau setzen seit Mitte 2022 einen Cloos-Schweißroboter mit dem Programmiersystem Qirox RoboScan in ihrer Fertigung ein.

Mit minimalem Programmieraufwand und der einfachen Bedienung der intelligenten Roboteranlage kann der Metallbauer seit etwas mehr als einem Jahr Werkstücke in Losgröße 1 automatisiert schweißen. „Wir haben uns für die Roboterschweißanlage entschieden, weil wir die Mitarbeiter entlasten wollen“, erklärt Robert Kern, der das Unternehmen gemeinsam mit seinem Vater und seiner Schwester führt. „Die Zufriedenheit unserer Beschäftigten ist für uns ein wichtiger Erfolgsfaktor.“

Fachkräftemangel ausgleichen

Das Unternehmen spürt den Fachkräftemangel auch aufgrund des Standortes sehr deutlich. Immer weniger qualifizierte Handschweißer sind auf dem Arbeitsmarkt verfügbar. Um dieser Entwicklung entgegenzusteuern, Auftragsspitzen besser abzufangen und das Qualitätsniveau weiter zu steigern, entschied sich das Unternehmen 2021, in eine Roboterschweißanlage zu investieren. „Die physisch schweren und monotonen Aufgaben kann nun der Roboter übernehmen und die Bediener haben mehr Zeit, sich auf andere anspruchsvolle Aufgaben und die Prozessüberwachung zu konzentrieren“, sagt Kern. „Außerdem ist die allgemeine Gefährdung und Belastung durch die Lichtbogenstrahlung und den Schweißrauch geringer.“

Qualität im Fokus

Mit mehr als 70 Mitarbeitenden in Großheirath bei Coburg bildet Kern das gesamte Spektrum des Stahl- und Metallbaus ab – von der Planung und Konstruktion bis zur Ausführung. Die Kernkompetenzen liegen in der Konstruktion, Fertigung und Montage von architektonisch anspruchsvollen Konstruktionen für verschiedenste Anwendungsbereiche und Kunden. Dabei hebt sich Kern durch ein hohes Qualitätslevel von den Wettbewerbern ab. Mit kontinuierlichen Investitionen in einen modernen Maschinenpark möchte das Unternehmen den Qualitätsvorsprung weiter ausbauen. Durch die Präzision des neuen Schweißroboters konnte Kern die Qualität der Schweißnähte im Vergleich zum Handschweißen nochmals steigern und gleichzeitig die Schweißgeschwindigkeit erhöhen.

Losgröße 1

Es ist die erste Roboteranlage für Kern. In der Vergangenheit hat sich das automatisierte Schweißen im Stahl- und Metallbau oftmals nicht gelohnt – wegen des hohen Programmieraufwandes durch Bauteiltoleranzen und wegen der großen Produktvielfalt. Deshalb entschied man sich für Qirox RoboScan von Cloos. „Wir fertigen viele unterschiedliche Bauteile für unsere Kunden“, erklärt Stephan Ilgner, Leiter des Stahlbaus. „Der Roboter mit Scanner bietet maximale Flexibilität für unsere Schweißfertigung.“

Schweißen auf ­Knopfdruck

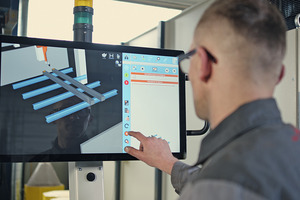

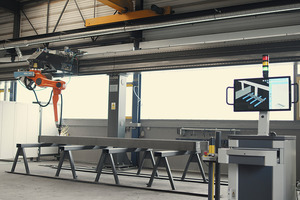

Zunächst positioniert der Bediener das Werkstück auf der Arbeitsstation der Anlage. Eine spezielle Vorrichtung zum Einlegen der Werkstücke ist nicht erforderlich. Der an einem Längsfahrwerk montierte Scanner tastet dann die Arbeitsfläche des Bauteils ab und speichert das Ergebnis. Das System erkennt Schweißnähte wie zum Beispiel Kehl- und Ecknähte sowie Stoß- und Lappnähte und wandelt die gespeicherten Daten des Scanners in ein 3D-Modell um, was auf einem Bildschirm erscheint. Aus dem Vergleich des 3D-Modells mit der in Qirox RoboScan gespeicherten Bauteilgeometrie wird das Schweißprogramm automatisch erzeugt. Der Bediener kann das Ergebnis prüfen und zum Beispiel Korrekturen an der Schweißnahtlänge vornehmen oder die Schweißrichtung ändern. Danach überträgt Qirox RoboScan das vollständig generierte Programm inklusive aller Schweißdaten an die Robotersteuerung. Der Bediener kann den Schweißvorgang dann einfach über einen Button am Bedienmonitor starten.

Im Ein- oder Zwei-Stationen-Betrieb

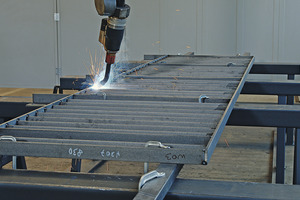

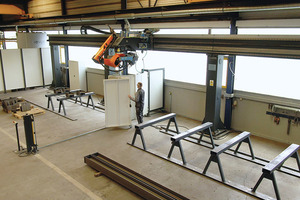

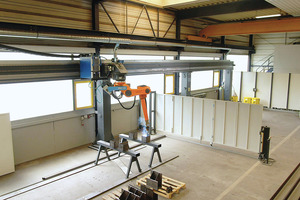

Das Unternehmen schweißt heute vor allem verschiedene Stützentypen und Geländermodule mit der  Roboteranlage. Da kaum ein Bauteil dem anderen gleicht und die Produkte individuell auf die Kunden zugeschnitten sind, muss auch die Roboteranlage maximale Flexibilität bieten. Deshalb kann Kern die Anlage je nach Bedarf im Ein- oder Zwei-Stationen-Betrieb nutzen. Für lange Bauteile wird die 18 Meter lange Anlage im Ein-Stationen-Betrieb genutzt. Bei kleineren und mittelgroßen Bauteilen wird die Trennwand geschlossen. Im Zwei-Stationen-Betrieb kann die Anlage auf der einen Seite vom Bediener bestückt werden, während auf der anderen Seite geschweißt wird – ein Zeitgewinn für den gesamten Fertigungsprozess.

Unterstützung und Entlastung

„Der Roboter erleichtert uns täglich die Arbeit, weil er uns körperlich sehr entlastet“, freut sich Stephan Hümmer, Mitarbeiter in der Schweißfertigung. „Das Schweißen ist sehr anstrengend und wenn du acht Stunden am Tag schweißt, bist du abends einfach kaputt.“

Die Mitarbeiter im Schweißbereich waren von Anfang an in das Projekt mit eingebunden. Es war ihre erste Berührung mit einem Schweißroboter. Um die innovative Technik voll ausnutzen zu können, wurden sie intensiv durch Cloos geschult. „Die Kollegen haben Schulungen in Haiger besucht und wurden beim Aufbau des Systems stark vom Cloos-Team unterstützt“, erklärt Ilgner. Mittlerweile sind vier Mitarbeiter für die Bedienung der Roboteranlage ausgebildet.

„Die Datenbank erweitert sich jeden Tag, sodass wir immer mehr Bauteile mit dem Roboter schweißen können“, sagt Hümmer. „Es geht alles viel schneller von der Hand, wenn wir nur kurz scannen und dann direkt schweißen. In der Zeit bereiten wir dann schon wieder das nächste Teil vor.“

Komplettpaket aus einer Hand

Bis auf eine tragbare Stromquelle für den Baustellenbereich hatte Kern vor dem Roboterprojekt keine Berührungspunkte mit dem Hersteller für Schweißtechnik. Über einen Artikel in einer Fachzeitschrift ist er auf Qirox RoboScan aufmerksam geworden. „Cloos ist von Anfang an auf unsere individuellen Wünsche eingegangen und bietet uns alle Komponenten für das automatisierte Schweißen aus einer Hand“, betont Kern. „Das hat uns überzeugt.“


https://kern-stahlbau.de
