Rohrleitungen in Hallen

Sichere Installation an Stahlträgern

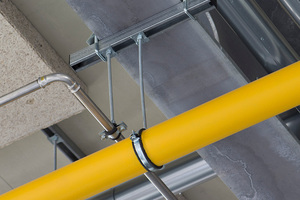

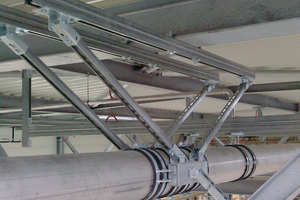

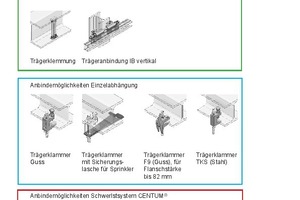

Bei Hallen in Stahlträgerbauweise können Rohrleitungen meistens nicht mit Dübeln befestigt werden. Eine Vielzahl an Klemmbefestigungen in Kombination mit Montageschienen eröffnet alternative Möglichkeiten, Befestigungspunkte an Stahlträgern zu erstellen, sodass der sichere Halt der Rohrleitungen gewährleistet ist.

Gewerbliche Hallen sollen möglichst viel Freiraum für Verkehrsflächen und die Aufstellung von Maschinen bieten. Dafür ist die Bauweise mit Stahlträgern besonders geeignet, weil sie große Spannweiten zwischen Stützträgern und Hallenwänden ermöglicht. Eine konventionelle Befestigung von Rohrleitungen oder Kabeltrassen steht dann allerdings nur noch bedingt zur Verfügung. Einfache Rohrbefestigungen und Abhängungen mit Gewindestangen sind in der Trapez- oder Blechdecke, die über der tragenden Stahlkonstruktion liegt, zwar möglich, sie können aber nur mit geringen Lasten (deutlich unter 1 kN) pro...
