Stahltisch trägt vier Geschosse

Wie aus Lagerräumen eine Wohnanlage wird

Foto: Ingenieurbüro Wolf

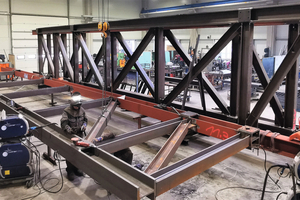

Die Stahlfachwerke für den Stahltisch wurden weitestmöglich in der Werkstatt von Holl Stahlbau in Stutensee vorgefertigt.

Foto: Ingenieurbüro Wolf

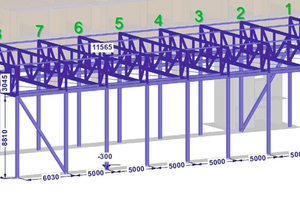

Der Stahltisch mit neun Querachsen und den seitlichen Stützen als CAD-Konstruktionszeichnung.

Foto: Ingenieurbüro Wolf

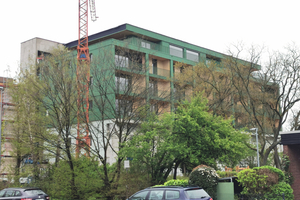

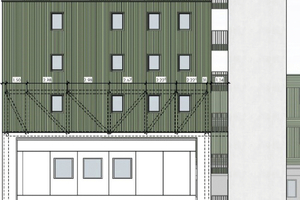

Am grünen Fassadenkleid sind die zusätzlichen vier Geschosse erkennbar. Mit gestrichelten Linien sind der Stahltisch und die Stützen in der Zeichnung gekennzeichnet.

Foto: Ingenieurbüro Wolf

Das Fachwerk mit neun Querachsen wird von den ca. neun Meter langen Stützen seitlich des Gebäudes getragen. Diese sind auf Betonfundamenten befestigt.

Foto: Ingenieurbüro Wolf

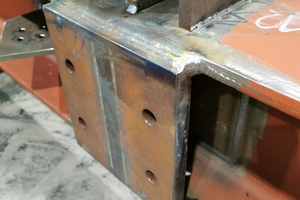

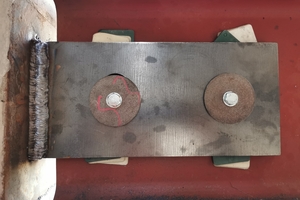

Schweißnähte: Wegen der zahlreichen Vorteile des MAG-Schweißverfahrens entschied sich Holl Stahlbau für das Metall-Aktivgas-Schweißen.

Foto: Ingenieurbüro Wolf

Die Böhler-Schweißanlage Uranos 4000 PME hat maßgeblich zu den erfolgreichen Schweißarbeiten beigetragen.

Foto: Ingenieurbüro Wolf

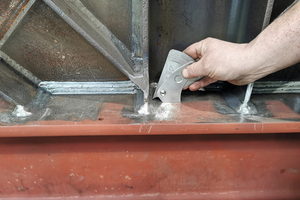

Der Schweißfachingenieur Paul Wolf hat mit Nahtlehre und Maßstab die gefügten Verbindungen geprüft.

Foto: Ingenieurbüro Wolf

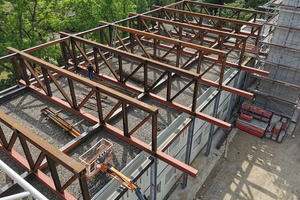

Auf der Baustelle wurde der Stahltisch auf die neun Stahlstützen aufgesetzt.

Foto: Ingenieurbüro Wolf

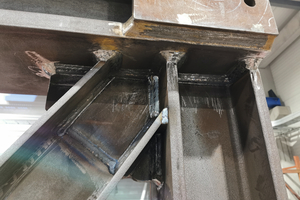

Die meisten Schweißarbeiten konnten in der Werkstatt erledigt werden, auf der Baustelle blieben den Monteuren noch vier Nähte.

Foto: Ingenieurbüro Wolf

Die beiden unteren Geschosse bilden das Bestandsgebäude, auf das - statisch separat - vier Geschosse aufgestockt wurden.

Foto: Ingenieurbüro Wolf

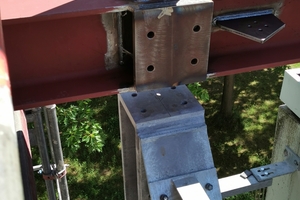

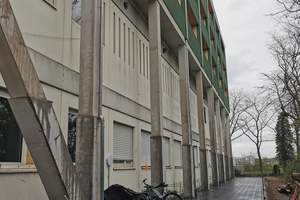

Die feuerverzinkten Stahlstützen haben einen Abstand von 570 mm zum Bestandsgebäude. Im unteren Bereich wurden sie mit Stahlbeton ummantelt, im oberen brandschutztechnisch eingepackt.

Foto: Ingenieurbüro Wolf

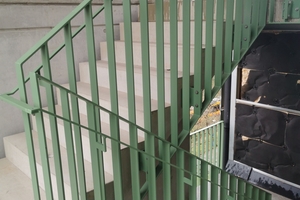

Für die Geländer in den beiden Treppentürmen wurden 5,5 t Stahl und 40 Kilo Schrauben verarbeitet.

Foto: Ingenieurbüro Wolf

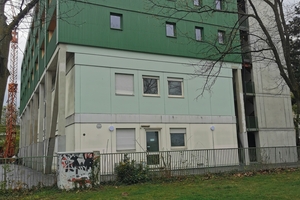

Das zweigeschossige Bestandsgebäude in der Karlsruher Stresemannstraße wurde zu einer sechsgeschossigen Wohnanlage ausgebaut.

Foto: Ingenieurbüro Wolf

In Karlsruhe in der Stresemannstraße wurde ein zweigeschossiges Gebäude um vier Stockwerke erweitert. Die Wohnanlage – KfW-Effizienzhaus 40 EE Standard hat 21 Einheiten. Wegen fehlender Planungsunterlagen wurden die zusätzlichen Geschosse statisch separat auf das Bestandsgebäude gesetzt. Getragen werden die vier neuen Stockwerke von einem Stahltisch, der auf knapp neun Meter langen Stahlstützen ruht, die seitlich vom Bestandsgebäude ebenerdig auf Betonfundamenten stehen.

Das Haupttragsystem in Gebäudequerrichtung sind Stahlfachwerkträger in den Achsen 1 bis 9, deren Untergurte Teil des Stahltischs sind. In den Achsen 1, 2, 8 und 9 werden diese Träger an die aussteifenden Treppentürme in Betonbauweise angeschlossen. Über die beiden Treppenhäuser sind Stockwerk 3 und höher zugänglich.

Die vier Geschosse auf den Fachwerkträgern werden in Brettsperrholzbauweise ausgeführt. Das erste aufgestockte Geschoss ist ein Sonderfall, bei dem die Stahlfachwerkträger in den Wohnungstrennwänden liegen. Mit Planung und Ausführung des Stahlbaus und des Geländerbaus in den...
