Neues Balustradensystem

CRL Vision ist ein bodengeführtes System mit einfachem Aufbau und wenigen Komponenten. So gibt es für alle Glasdicken von 16,76 mm bis 25,52 mm VSG nur eine Bodenschiene. Je nach Befestigungsanforderung ist das Aluminiumprofil als U-Variante für Boden- oder Seitenbefestigung erhältlich. Darüber hinaus gibt es eine L-Bodenschiene mit seitlicher Befestigungslasche sowie eine Variante für die Seitenbefestigung im Y-Querschnitt. Der Kunde wählt das der verwendeten Glasdicke entsprechende Montage-Kit, welches die passenden Glasklemmen sowie die hinteren und vorderen Gummidichtungen enthält. Passende Ecken und Endkappen sowie Abdeckbleche und Bauanschlüsse runden das Systemprogramm ab.

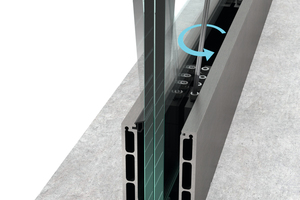

Die Montage und Einstellung erfolgt von der sicheren Seite. Nach der Montage des Aluminiumprofils und des hinteren Gummis werden die Kunststoffeinsätze der Glasstärke entsprechend eingesetzt. Das Glas wird dann mit der Glasklemme, die in eine Aussparung des Kunststoffeinsatzes gesteckt wird, anhand von Innensechskantschrauben ausgerichtet und fixiert. Bei dem System sind nur 3 Befestigungsklemmen pro Meter nötig. Da das Glas nicht, wie bei anderen Systemen, auf beweglichen Schlitten steht, sondern von vorne bewegt wird, ist die Einstellung um +/- 2 Grad und die sichere Fixierung ohne Kraftanstrengung mit einem Standard M5-Kugelkopfaufsatz und Akkuschrauber möglich. Nachträgliches Verklotzen entfällt. Das Balustradensystem verfügt über ein Allgemeines bauaufsichtliches Prüfzeugnis für 0,5kN bzw. 1,0kN. Darüber hinaus hat CRL eine Systemstatik erstellen lassen.

    www.crlaurence.de
