PBZ als Durchlaufzentrum

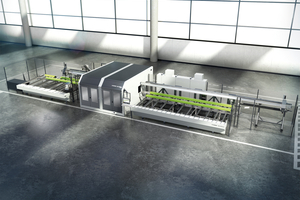

Das hochautomatisierte Profilbearbeitungszentrum Schirmer | Schüco VX 800 bearbeitet Aluminiumprofile und -bauteile als Durchlaufzentrum. Die modular aufgebaute Anlage kann je nach Fertigungsschwerpunkt konfiguriert und später erweitert werden. Sie ist mit SchüCal sowie Remote-Support vernetzbar und wurde mit der Firma Schirmer Maschinen in Verl entwickelt.
Basis ist eine 3-Achs-Bearbeitung mit 9 Werkzeugplätzen. Erweiterungen bis zu 5-Achs-Modulen mit 20 oder 30 Werkzeugplätzen und automatischem Werkzeugwechsel sind möglich. Optional sind automatische Drucksysteme, größere Profilmagazine und Vakuumsauger für Kleinteile verfügbar. Auch komplexe Profilgeometrien lassen sich bearbeiten.
Kernkomponenten sind eine automatische 4-Achs-Säge mit 600-mm-Sägeblatt sowie das O-Modul mit sechs Hochfrequenzspindeln für Fräsen, Bohren und Flowdrill-Bearbeitung in 360 Grad. Automatisierte Vorschubsysteme, präzise Messtechnik und automatische Toleranzerkennung unterstützen schnelle und materialeffiziente Prozesse. Ein 3D-HMI-Bedienpanel ermöglicht den Zugriff auf SchüCal-Produktionsdaten. Aufgrund der für jeden Profilquerschnitt jeweils optimalen Werkstückspannung lassen sich maximale Bearbeitungsgeschwindigkeiten realisieren. Vom Beladen bis zur Etikettierung läuft alles automatisiert. www.schueco.de
