Schadensserie (7)
Kollision von Toleranzen
Foto: Sachverständigenbüro Walter Heinrichs
Foto: Sachverständigenbüro Walter Heinrichs
Abbildung: Sachverständigenbüro Walter Heinrichs
Abbildung: Sachverständigenbüro Walter Heinrichs
Foto: Sachverständigenbüro Walter Heinrichs

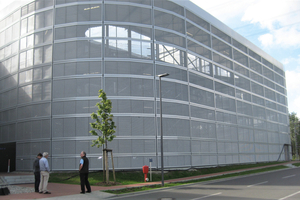

Bei einem Parkhausneubau an der A2 bei Hannover kam es zu erheblichen Schwierigkeiten bei der Montage von Fassadenelementen aus Aluminium. Ein Gutachten zeigt, wie durch unzureichende Berücksichtigung von Bau- und Werkstoleranzen bei der Montage schwerwiegende Passprobleme entstanden.

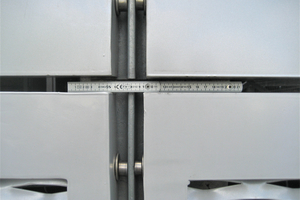

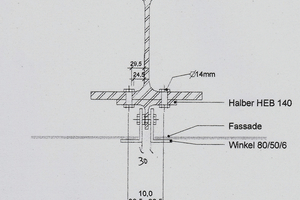

Die Schwierigkeiten der Montage wurden bei einem Vor-Ort-Termin gutachterlich dokumentiert. Die Aluminiumelemente konnten vielfach nicht mittig auf die vorgesehenen Stahlträger montiert werden. Ursache war, dass zum Zeitpunkt der Werkplanung noch keine fertigen Stahlbaumaße vorlagen, sondern nur Planmaße – eine typische Fehlerquelle bei großen Bauvorhaben, wenn bauseitige Toleranzen nicht eingeplant werden.
Toleranzen im Hochbau – oft unterschätzt

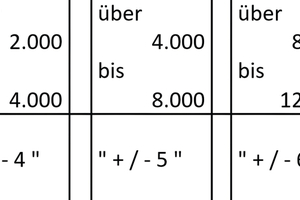

Im Gutachten wird deutlich: Die notwendigen Toleranzen, insbesondere gemäß DIN 18203 für Bauwerke und EN 1090-2 für Stahlbaukonstruktionen, wurden bei...
