Befestigungsset für Sonnenschutz

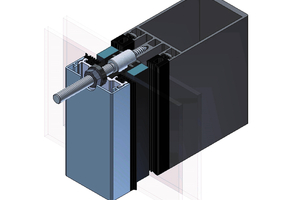

Der Sonnenschutz-Befestigungsbolzen ermöglicht eine technisch optimierte wirtschaftliche Befestigung von Sonnenschutzkästen (z.B. für Raffstoren, Textilscreens, Rollläden, Markisen) an alle gängigen Riegel-Riegel- beziehungsweise Pfosten-Riegel-Konstruktionen – sowohl in Neubauten als auch in Sanierungsobjekten. Mit einer Basisprüfung der möglichen Zug- und Querkräfte sowie der Eigenlast kommt das Set den Anforderungen verschiedener Beschattungshersteller nach. Kernstück ist der Befestigungsbolzen, eine stark modifizierte Stockschraube aus Edelstahl. Beginnend mit einer kurzen gewindefurchenden Spitze 5,5 x 15 mm geht diese über in einen 12 mm starken abgesetzten Schaft und endet in einem metrischen Gewindebolzen. Der Befestigungsbolzen wird in dem Schraubkanal des Grundprofils befestigt. Hierzu wird der Deckschale eine Bohrlehre mit gehärteten Bohrbuchsen aufgesetzt, anschließend Deckschale und Klemmleiste mittig bis zum Schraubkanal des Grundprofils durchbohrt. Dann wird die Bohrlehre mit Hilfe eines Steckstifts um exakt 40 mm versetzt und passgenau eine zweite Durchgangsbohrung gesetzt. Die Bohrlehre wird in den Standard-Ansichtsbreiten 50 und 60 mm vorgehalten, andere Ansichtsbreiten können auf Anfrage hergestellt werden. Eine Einschraubhilfe ermöglicht eine zeitsparende Montage. Der abgesetzte Schaft des Befestigungsbolzens sitzt dem Grundprofil flächig auf, womit eine gegenüber Vertikallasten sehr biegesteife Verbindung erreicht wird. Er kann einzeln und paarweise gesetzt werden. So können alle marktgängigen Sonnenschutzkästen statisch gesichert abgelastet werden. Eine über eine Unterlegscheibe und Mutter von außen gegen das Klemmprofil gepresste Dichtscheibe verhindert das Eindringen von Wasser in die Konstruktion.
Das Set kann je nach Profil und Glasstärke mit unterschiedlich langen Gewindebolzen geordert werden. www.foppe.de
