Clouth 104

Straffe Baustellenabläufe

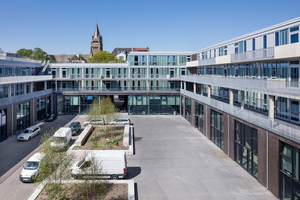

Blick in den Innenhof von Clouth 104 − eine Symbiose aus historischer Ziegelfassade und modernem Stahlskelettbau. Foto: Jens Kirchner
Blick in den Innenhof von Clouth 104 − eine Symbiose aus historischer Ziegelfassade und modernem Stahlskelettbau.
Foto: Jens Kirchner

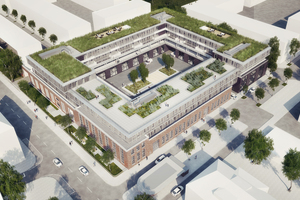

Neu errichteter Gebäudekomplex Clouth 104 mit denkmalgeschützter Klinkerfassade. Grafik: Lepel & Lepel
Neu errichteter Gebäudekomplex Clouth 104 mit denkmalgeschützter Klinkerfassade.
Grafik: Lepel & Lepel
Das Forster Stahlfenstersystem Unico wurde für die denkmalgeschützte Klinkerfassade verwendet, der darüberliegende Neubau wurde mit einer Pfosten-Riegel-Fassade mit dem Fenstersystem Schüco FWS 50+SI umgesetzt. Foto: Jens Kirchner
Das Forster Stahlfenstersystem Unico wurde für die denkmalgeschützte Klinkerfassade verwendet, der darüberliegende Neubau wurde mit einer Pfosten-Riegel-Fassade mit dem Fenstersystem Schüco FWS 50+SI umgesetzt.
Foto: Jens Kirchner

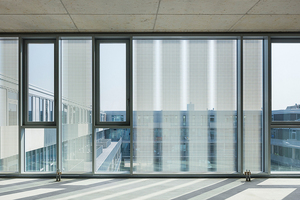

Die Glasscheiben in der Fassade wurden mit einem individuellen Raster bedruckt. Jede Scheibe benötigte eine separate Zeichnung und wurde in festgelegter Reihenfolge „just-in-time“auf die Baustelle geliefert. Foto: Jens Kirchner
Die Glasscheiben in der Fassade wurden mit einem individuellen Raster bedruckt. Jede Scheibe benötigte eine separate Zeichnung und wurde in festgelegter Reihenfolge „just-in-time“auf die Baustelle geliefert.
Foto: Jens Kirchner
Steffen Wildner, Vertriebsleiter Wölz Stahl- und Metallbau: „Mit guter Koordination gelingt auch eine entfernt liegende Baustelle unproblematisch.“
Steffen Wildner, Vertriebsleiter Wölz Stahl- und Metallbau: „Mit guter Koordination gelingt auch eine entfernt liegende Baustelle unproblematisch.“

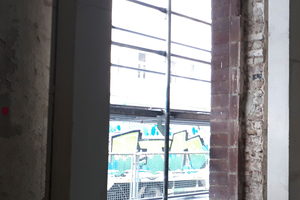

Zur statischen Ertüchtigung der historischen Fassade wurden Stahlbetonstützen gesetzt.
Zur statischen Ertüchtigung der historischen Fassade wurden Stahlbetonstützen gesetzt.

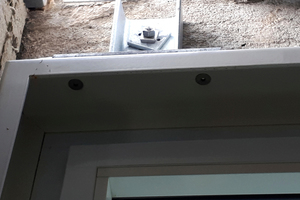

Zur Versteifung der Fensterlaibung wurde ein selbsttragender, U-förmiger Statikrahmen mit senkrechten Pfosten aus Stahl gefertigt und montiert. Fotos: Wölz Stahl- und Metallbau
Zur Versteifung der Fensterlaibung wurde ein selbsttragender, U-förmiger Statikrahmen mit senkrechten Pfosten aus Stahl gefertigt und montiert.
Fotos: Wölz Stahl- und Metallbau

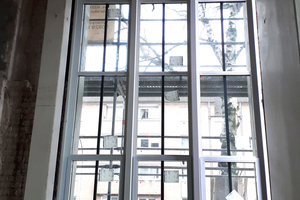

Mit dem Stahlfenstersystem Forster Unico konnten die Anforderungen an den Denkmalschutz erfüllt werden.
Mit dem Stahlfenstersystem Forster Unico konnten die Anforderungen an den Denkmalschutz erfüllt werden.
1 Digitaldruck Glasscheibe2 Einsatzfenster System Schüco AWS 753 Attikaverkleidung4 Pfosten-Riegel-Fassade Schüco FWS 50, Höhe je Geschoss 3,00 Meter5 Deckenstirnverblechung6 Bestandsfassade Klinker7 Stahlfenster Forster UNICO, Höhe 4,60 Meter8 Statikrahmen9 Statikpfosten Schnitt: Wölz Stahl- und Metallbau
1 Digitaldruck Glasscheibe
2 Einsatzfenster System Schüco AWS 75
3 Attikaverkleidung
4 Pfosten-Riegel-Fassade Schüco FWS 50, Höhe je Geschoss 3,00 Meter
5 Deckenstirnverblechung
6 Bestandsfassade Klinker
7 Stahlfenster Forster UNICO, Höhe 4,60 Meter
8 Statikrahmen
9 Statikpfosten
Schnitt: Wölz Stahl- und Metallbau

Die Baustellenlogistik beim Kölner Clouth 104 bedeutete für Wölz Stahl- und Metallbau aus Gundelfingen eine besondere Herausforderung. Weil jede Scheibe des Sonnenschutz-Isolierglases individuell gefertigt und in spezieller Reihenfolge eingebaut werden musste, waren eine Just-in-time-Lieferung und eine Montage ohne Bruch erforderlich.

Die Urbanisierung und Reaktivierung von historischen Industrieansiedlungen ist vor allem im städtischen Raum ein anhaltender Trend. So auch im Kölner Stadtteil Nippes, wo auf dem Areal der ehemaligen Clouth Gummiwerke AG das neue Wohn- und Gewerbeviertel Clouth Quartier entsteht. Laut Bebauungsplan sollen die Arbeiten bis 2021 abgeschlossen sein. Die städtebaulich wichtigste Eckbebauung ist das zur Innenstadt gelegene sogenannte Clouth 104. Dieser vollständig entkernte und größtenteils abgerissene Gebäudekomplex wurde mit großem Innenhof jetzt neu errichtet. An zwei Seiten behielt er seine...

Mehr erfahren Sie in

metallbau 10/2020

Mehr erfahren Sie in

metallbau 10/2020

Ressort:  OBJEKT
Abonnement Inhaltsverzeichnis
Autor: Dipl.-Ing. Ulrike Hensel
